Какви ползи за безопасността и производителността предоставя IEC 60269 415V високотоков предпазител за промишлени системи за разпределение на енергия?

1. Основен дизайн и стандартна дефиниция на IEC 60269 високотокови предпазители

IEC 60269 формира глобалната унифицирана стандартна рамка за предпазители за ниско напрежение с висока способност на прекъсване, определяйки стриктни правила за номинално напрежение, капацитет на ток, характеристики време-ток, механична структура и стандарти за изпитване на безопасност. За промишлени 415V трифазни разпределителни мрежи, силнотоковите предпазители трябва да отговарят както на изискванията за бавно претоварване, така и на моментно прекъсване на късо съединение, за да се защити скъпо захранващо оборудване надолу по веригата.

Традиционните предпазители с пластмасова обвивка се сблъскват с очевидни дефекти в индустриални среди с висок ток, включително недостатъчна устойчивост на топлина, разхлабени контактни клеми и ограничен капацитет на прекъсване. Керамичната структура с болтове, възприета от този продукт, разрешава тези болезнени точки чрез интегриран корпус, устойчив на висока температура и посребрени медни свързващи клеми. Като стандартизиран защитен компонент, предназначен за тежки индустриални вериги с ниско напрежение,IEC 60269 415V високотоков предпазителобединява толеранса на размерите и индикаторите за електрическа производителност, за да постигне взаимозаменяемост между проектите за инженерни интегратори.

1.1 Два основни модула за функционален дизайн

• Корпусен модул с керамична изолация: Керамичният материал с високо съдържание на алуминиев оксид блокира разширяването на дъгата по време на прекъсване на повреда, с отлична термична стабилност, за да се избегне деформация на корпуса при дългосрочно номинално токово натоварване.
• Проводим клемен модул, свързан с болтове: сребърното покритие намалява контактното съпротивление между предпазителя и шината, като контролира повишаването на температурата в точките на свързване в рамките на стандартните граници дори при продължителна работа с голям ток.
• Модул с вътрешен стопяем елемент: Калибрираната стопена метална топка съответства на характеристичната крива на gG/gL, постигайки градуирана координация на защитата с устройства за защита на веригата нагоре и надолу по веригата.

1.2 Стойност на съответствието със стандарта IEC 60269

Продукти, които напълно преминават тестване на типа IEC 60269, могат да бъдат внедрени в промишлени проекти в европейски, югоизточноазиатски и австралийски пазари без повторно сертифициране за безопасност. Стандартът налага строги тестове за прекъсване на късо съединение и механични вибрации, за да се елиминират скрити рискове като изтичане на дъга, напукване на корпуса и преждевременно топене при нормален работен ток. За екипите за доставки, работещи с трансгранични проекти за оборудване, унифицираното стандартно съответствие значително опростява квалификацията на компонентите и процесите на приемане на проекти.

2. Пълна таблица с параметри на стандартната техническа спецификация

Електрическият дизайн и доставките разчитат на ясни стандартизирани параметри за пълно съвпадение на веригата и избор на модел. Тази серия покрива диапазони на номинален ток от 200A до 400A при 415V AC работно напрежение, с унифицирани механични и електрически индикатори за намаляване на работното натоварване от повтарящо се сравнение на параметри по време на проектирането. Таблицата по-долу сортира всички основни фиксирани спецификации, приложими към моделната линия ZHJPU-L.

2.1 Логика за избор на модел за различни натоварвания на веригата

• Леки промишлени разпределителни клонове (200A~280A): Подходящи за малко фабрично спомагателно оборудване, разпределителни шкафове за осветление и контролни панели с ниска мощност със стабилно равномерно натоварване.
• Вериги за управление на среден двигател (300A~360A): Съвпада с трифазни двигатели със среден размер, конвейерни задвижващи системи и единични трансформаторни вторични защитни контури.
• Тежки главни входящи вериги (380A~400A): Прилага се за защита на главната шина на големи електроразпределителни центрове, изходни терминали на генератори и главни вериги за захранване на тежки машини.

2.2 Предимства на унифицирания споделен дизайн във всички текущи степени

Всяка настояща спецификация в тази продуктова линия запазва идентична керамична структура на корпуса и разположение на болтовите клеми. Този последователен дизайн позволява на персонала по поддръжката да използва едни и същи инструменти за монтаж и стандарти за управление на резервни части, като избягва специалната подготовка на приспособленията за различни текущи класове. Унифицираната посребрена дебелина на клемите гарантира постоянно представяне на контактното съпротивление в цялата продуктова гама, като елиминира отклонението при повишаване на температурата, причинено от непоследователни размери на клемите по време на дългосрочна паралелна работа в шкаф.

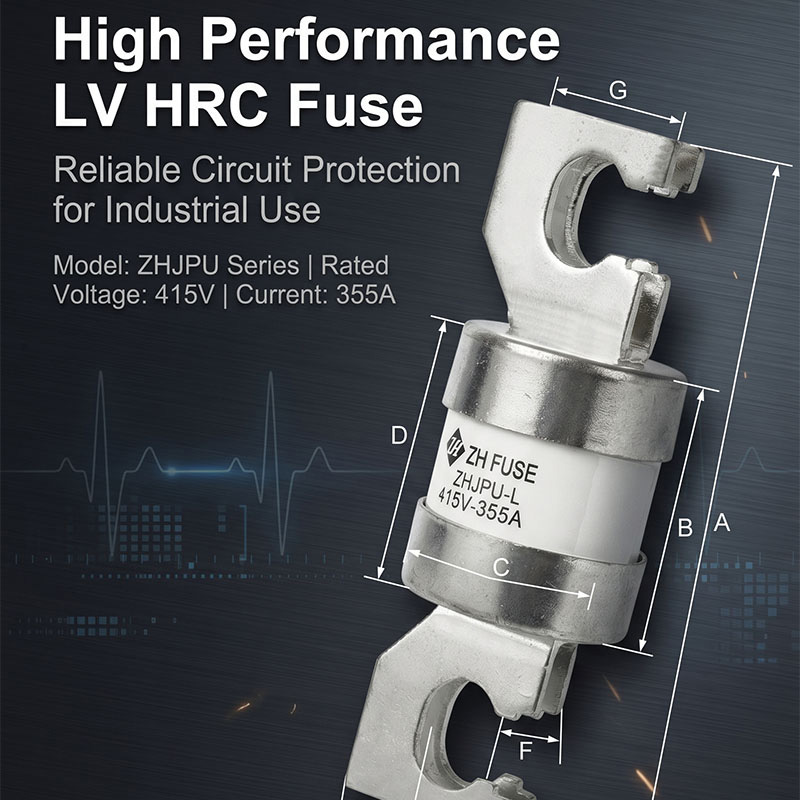

3. Предимства на керамичния корпус и посребрения материал на терминала

Изборът на материал директно определя дългосрочния експлоатационен живот и експлоатационната безопасност на силнотокови предпазители в тежки индустриални среди. Евтините предпазители от пластмасова обвивка използват органични полимерни материали, които се размекват и деформират при продължителна висока температура, докато оголените медни клеми се окисляват бързо във влажни или прашни работилници, повишавайки контактното съпротивление и предизвиквайки ненормални грешки при прегряване.

Системата от двоен материал от керамична обвивка и посребрени медни клеми едновременно решава тези слабости на издръжливостта. Индустриалната керамика с висока чистота издържа на постоянна висока температура без деформация, а сребърният слой на медните клеми изолира окисляването на въздуха, за да поддържа стабилна проводимост в продължение на години. За промишлени енергийни системи, работещи 24 часа на ден, тази конфигурация на материала значително намалява честотата на редовните цикли на проверка и подмяна на компоненти.IEC 60269 415V високотоков предпазителприема това зряло решение от композитен материал, за да се адаптира към фабрична среда с голямо количество прах, висока влажност и чести температурни колебания.

• Керамичен корпус: Висока производителност на потискане на дъгата, предотвратява пръскането на дъгата навън по време на прекъсване на късо съединение, за да се избегнат рисковете от пожар вътре в разпределителните шкафове.
• Сребърни медни клеми: ниско контактно съпротивление, минимално повишаване на температурата при пълно номинално натоварване, антиокислителни и антикорозионни за крайбрежни или химически цехове.
• Средство за гасене на дъгата с вътрешно пълнене: Поглъща незабавно енергията на дъгата по време на рязане на дефект, поддържайки висока способност на прекъсване без разкъсване на корпуса или фрагментиране.

3.1 Характеристики на термична стабилност при непрекъсната работа

При непрекъсната работа с пълен номинален ток в продължение на хиляди часове, керамичният корпус поддържа стабилност на размерите без разширяване или напукване. Вътрешната топлина, генерирана от стопимия елемент, се разсейва равномерно през керамичната стена, като се избягват локални горещи точки, които се появяват върху пластмасовите черупки на предпазителите. Дори в затворени разпределителни шкафове с лоша естествена вентилация, общото повишаване на температурата на предпазителя остава в допустимите граници на стандарта IEC 60269, елиминирайки риска от стареене на изолацията на съседни шини, причинено от прекомерно локално натрупване на топлина.

4. Защитна характеристика gG/gL и ефективност при прекъсване на повреда

gG и gL представляват универсални характеристики на защита в пълен обхват, дефинирани от IEC 60269, покриващи два основни вида повреди, които застрашават промишлените електрически вериги: леко дълготрайно претоварване и мигновено тежко късо съединение. Много промишлени предпазители от нисък клас поддържат само защита от един тип, или се топят твърде лесно при пусков ток на двигателя, или не успяват да прекъснат големия ток на късо съединение достатъчно бързо.

4.1 Логика за защита от бавно претоварване (gL характеристика)

Когато веригите са изправени пред лек ток на претоварване между 1,3 пъти и 5 пъти номиналния работен ток, стопяемият елемент се топи постепенно със забавено действие. Това забавяне избягва фалшиво изгаряне на предпазител по време на нормално стартиране на двигателя, зареждане на кондензатора и преходни токови удари на оборудването, като същевременно прекъсва захранването, ако претоварването продължава за определено време, за да се предотврати стареенето на изолацията на кабела и повреда от прегряване на оборудването.

4.2 Логика за незабавна защита от прекъсване на късо съединение (gG характеристика)

След като възникне силен ток на късо съединение от късо съединение на кабела, вътрешна повреда на оборудването или сблъсък на шини, вътрешната стопилка се изпарява моментално, за да образува отворена верига в рамките на микросекунди. Керамичната обвивка и дъгогасителният пълнител потискат ефективно електрическите дъги, безопасно изолирайки участъка с повредата без повреда от дъгова светкавица на околните компоненти на разпределителната уредба. Високият капацитет на прекъсване гарантира, че предпазителят може да изгаси екстремен ток на повреда без структурно разкъсване или разпръскване на проводящ материал.

4.3 Селективна координация със защитни устройства нагоре и надолу по веригата

• Съвпада с миниатюрни прекъсвачи, прекъсвачи с формован корпус и контактори на оборудване надолу по веригата, за да се формира градуирана координация на защитата.
• Дизайнът на кривата време-ток гарантира, че само предпазителят на клона на повредата се топи по време на частични повреди във веригата, като се избягва прекъсване на захранването на цялата система на целия разпределителен шкаф.
• Съвместим с изискванията за координация на първичната защита на трансформатора и генератора за средни и големи промишлени електрозахранващи системи.

5. Универсални сценарии за съвпадение на промишлени приложения

Стандартизираното трифазно електроразпределение от 415 V покрива почти всички производствени, енергийни и тежкомашинни индустрии в световен мащаб, а високотоковият болтов предпазител се адаптира към всяка основна връзка за защита на захранването в тези системи. Екипите за снабдяване, управляващи портфейли от мултииндустриални проекти, се възползват от модел с един компонент, който удовлетворява изискванията за защита на множество оборудване, обединявайки инвентара на резервни части и стандартите за обучение по поддръжка в различни обекти на проекта.

• Индустриални разпределителни панели за захранване и главни разпределителни уреди: Използва се като първична защита от свръхток за входящи шини на шкафа, изолиране на повреди при късо съединение за защита на цялата структура на окабеляването на шкафа.
• Центрове за управление на мотори: Защитете трифазните задвижващи двигатели на конвейери, трошачки, помпи и вентилатори от изгаряне на намотката, причинено от претоварване на блокиран ротор или късо съединение на терминала.
• Спомагателни вериги на генератор и трансформатор: Инсталирани на изходни клеми на генераторни комплекти и страни с ниско напрежение на разпределителни трансформатори, за да блокират разпространението на тока на повреда към захранващото оборудване нагоре по веригата.
• Тежкотоварни машини и строително оборудване: Прилага се към основни захранващи контури на големи кранове, смесително оборудване и минни транспортни машини, работещи при променливи тежки натоварвания.
• Електрическа разпределителна уредба за химическа защита и защита на околната среда: Керамичната изолационна структура е устойчива на корозивни газове и ерозия на влага в контролните помещения на химически заводи и шкафовете на оборудването за пречистване на отпадъчни води.

6. Указания за инсталиране и правила за ежедневна поддръжка

Правилният монтаж с болтове и рутинната поддръжка директно удължават сервизния цикъл на стопяемите връзки и избягват скрити опасности за безопасността, причинени от неправилно сглобяване или пренебрегната проверка. Всички правила за работа следват спецификациите за спомагателни операции IEC 60269, подходящи за персонал по електрическа поддръжка на място, който да изпълнява без сложно професионално обучение.

6.1 Стандартни спецификации за монтаж с болтове

• Почистете всички контактни повърхности на шините преди монтажа, за да премахнете оксидните слоеве и праховите частици, които увеличават контактното съпротивление.
• Затегнете монтажните болтове с калибрирани динамометрични ключове, за да избегнете разхлабени клеми, които генерират горещи точки от прегряване.
• Поддържайте вертикално и хоризонтално пространство за монтаж около всяка предпазителна връзка, за да осигурите естествено разсейване на топлината чрез въздушна конвекция без блокиране от окабеляването на шкафа.
• Подравнете напълно посребрените клемни повърхности с медните шини, за да избегнете точков контакт и локални рискове от прегряване.

6.2 Стандарти за редовна проверка и поддръжка

По време на тримесечните инспекции на електрическите шкафове, персоналът по поддръжката трябва да проверява визуално за обезцветяване на клемите на предпазителите (признак за необичайно повишаване на температурата). Всяка стопяема връвка, показваща обезцветяване на черупката, окисляване на клемите или незначителна деформация, трябва да бъде сменена незабавно, дори без разтопяване на повредата. След прекъсване на повреда при късо съединение, цялата предпазителна връзка се нуждае от пълна подмяна вместо частична поправка, тъй като вътрешната стопилка и дъгогасителният пълнител губят първоначалните си защитни характеристики, след като бъдат активирани.

Управлението на съхранението изисква поставяне на резервни стопяеми връзки в суха, безпрашна складова среда, за да се предотврати окисляването на посребрените клеми преди монтажа. Компонентите за дългосрочен склад трябва да завършат визуална проверка на външния вид, преди да бъдат доставени на строителните обекти, за да се филтрират продукти с повърхностни драскотини или дефекти по керамични черупки.
