Без значение в коя слънчева електроцентрала влезете, кой търговски инверторен шкаф отворите или коя жилищна фотоволтаична система на покрива инспектирате, ще откриете един често пренебрегван, но изключително важен компонент:Фотоволтаичен DC предпазител. НеподходящоФотоволтаичен DC предпазителможе не само да застраши безопасността, но и да причини значителни финансови загуби. Какво прави това малко устройство толкова незаменимо? Защо експертите последователно избиратДжънхаопредпазители? Нека заедно разкрием неговите мистерии.

Уникални предизвикателства

За разлика от променливия ток (AC), който използвате в дома си, слънчевите панели генерират постоянен ток (DC). Този DC има уникални и потенциално опасни характеристики:

1. Непрекъснато напрежение и висок ток: Особено при силна слънчева светлина, постоянните вериги работят при почти максималното си напрежение. За разлика от AC, късото съединение не изчезва при следващата точка на пресичане на нулата; получената дъга може да продължи много по-дълго и да генерира температури, достатъчни за стопяване на метал и предизвикване на пожар.

2. Нисък импеданс на източника: Слънчевите панели имат много ниско вътрешно съпротивление. Когато възникне късо съединение, почти мигновено се генерира огромен ударен ток. Без защита с бърза реакция кабелите и конекторите могат да изгорят моментално.

3. Сложни масиви: Последователно свързаните слънчеви панели генерират високо напрежение (обикновено 600V, 1000V или 1500V DC). Защитата на всеки панел или масив изисква координирани, надеждни и високоволтови предпазители в комбинаторната кутия.

Ето защо стандартните променливотокови предпазители не могат безопасно да защитят постоянни соларни вериги; липсва им специалната конструкция, необходима за ефективно гасене на непрекъснати постоянни дъги с високо напрежение. самоФотоволтаични DC предпазителипроектирани специално за фотоволтаично производство на електроенергия, притежават инженерния дизайн и строги тестове, необходими за изпълнение на тази задача.

Предназначение на фотоволтаичен DC предпазител

Основната цел нафотоволтаични DC предпазителие проста: да се изолират грешките, преди да се случи бедствие. По-конкретно, те предпазват от два основни риска:

1. Късо съединение: Късите съединения, причинени от повреда на линията, прекъсване на връзката, проникване на влага, повреда от гризачи, повреда на компонент или неправилна инсталация, създават път с ниско съпротивление, което води до голям, неконтролиран токов удар. Фотоволтаичните DC предпазители незабавно откриват това претоварване и стопяват вътрешните си компоненти, безопасно прекъсвайки веригата и предотвратявайки повреда нагоре (панели, инвертори) и надолу по веригата (разтопени линии, пожари).

2. Обратен ток: Когато низ в голяма паралелна система се повреди, може да възникне обратен ток. Дефектният панел действа като абсорбатор на ток, карайки нормалната верига да избутва тока обратно през дефектния панел. Този обратен ток може да причини прегряване и трайна повреда на засегнатия панел. Стратегическото инсталиране на фотоволтаични DC предпазители действа като еднопосочен вентил, блокирайки този обратен ток и предотвратявайки повреда.

Фотоволтаичните DC предпазители са важни защитни устройства в слънчевите системи:

Критични точки за поставяне на фотоволтаични DC предпазители	Предпазва от	Последица без защита
Входове на комбинирана кутия	Свръхток в отделни струни на панела, подаващи се към комбинатора.	Повреда в една струна изтегля разрушителен ток от всички паралелни струни, потенциално изпържващи кабели, клеми, цялата кутия.
Извеждане на серийни низове	Обратен ток, течащ обратно в повреден низ (както е описано по-горе).	Прегряване и трайно увреждане на панелите в повредената струна. Значителна загуба на мощност.
Между стрингови комбинатори и централни инвертори	Големи къси съединения, възникващи по протежение на по-големи захранващи кабели или преди DC входа на инвертора.	Риск от катастрофален пожар от дъгова дъга по протежение на незащитени главни DC трасета; преодоляване на DC защитата на инвертора.
Вътре в DC-DC преобразуватели/оптимизатори	Вътрешни повреди в блока за преобразуване на мощност.	Повредата се разпространява извън преобразувателя, потенциално засягайки други компоненти или вериги. Риск от пожар.
Батерийни низове в DC-свързани системи	Къси съединения в батерии с голям капацитет и висока енергия.	Неконтролирано изхвърляне, водещо до възможно топлинно изтичане, пожар, експлозия.

1. Моята променливотокова система използва стандартни предпазители, защо не мога да използвам тези предпазители за директна защита на слънчевите си панели?

Категорично не. Стандартните AC предпазители се тестват само за AC вериги. Физиката на гасенето на DC дъги (особено при високи напрежения, често срещани в слънчевите системи) е много по-сложна. AC дъгите се гасят в точката на пресичане на нулата на напрежението, 100 до 120 пъти в секунда. DC дъгите обаче нямат тази точка на гасене; те продължават да горят бурно, което води до прегряване, експлозии и дори пожари. Фотоволтаичните DC предпазители са сертифицирани и специално проектирани с уникални дъгогасителни камери и материали за безопасно прекъсване на непрекъснати DC дъги с високо напрежение в рамките на милисекунди.

2. Как да разбера какъв ампераж трябва да избера за моя фотоволтаичен DC предпазител?

Спецификацията на предпазителя трябва да се определи въз основа на специфичния ток на веригата, който защитава. Това изисква изчисления: Определете тока на късо съединение на низа/панела (Isc): При стандартни условия на изпитване (STC) намерете максималния рейтинг Isc за панела или низа.

Прилагане на граница на безопасност: Най-добрата практика препоръчва задаване на номинални стойности на предпазителя на 125% до 150% от Isc (разпределение на прекъсваем ток). (Например, ако Isc на низа е 10A, предпазителят трябва да бъде 12A или 15A). Това осигурява резерв за вариации в нормалния работен ток, като същевременно гарантира, че може да издържи токове на повреда, които далеч надвишават нормалния работен ток. Винаги се обръщайте към ръководството за монтаж, националните електрически кодекси (NEC, IEC) и спецификациите на оборудването надолу по веригата (комбинаторни кутии, инвертори) – те обикновено определят необходимите номинални стойности на предпазителите. Предпазителите с по-малък номинал могат да доведат до фалшиви удари, докато предпазителите с по-висок номинал са опасни и нарушават спецификациите.

3. Предпазителят ми изгоря. Какви са често срещаните причини?

Изгорял предпазител показва, че е изпълнил критичната си функция. Често срещаните причини включват: Неизправности при късо съединение: повредена изолация на кабела, разхлабени конектори, причиняващи дъга, повреда на изолацията на клемите, физическа повреда на окабеляването или оборудването и повреда на вътрешния компонент.

Силно претоварване: Токът постоянно и значително надвишава номиналния ток на предпазителя (това е по-рядко срещано от късо съединение, но може да възникне, ако окабеляването или компонентът са силно по-малки; въпреки това устройството за защита на веригата трябва да се задейства първо).

Неправилно изгаряне: Въпреки че неправилното изгаряне на висококачествени предпазители е рядко, то може да възникне, ако спецификациите на предпазителя са леко отклонени, производителността е влошена поради стареене/екстремни среди, лошите връзки причиняват прегряване на клемите на държача на предпазителя или има производствени дефекти.

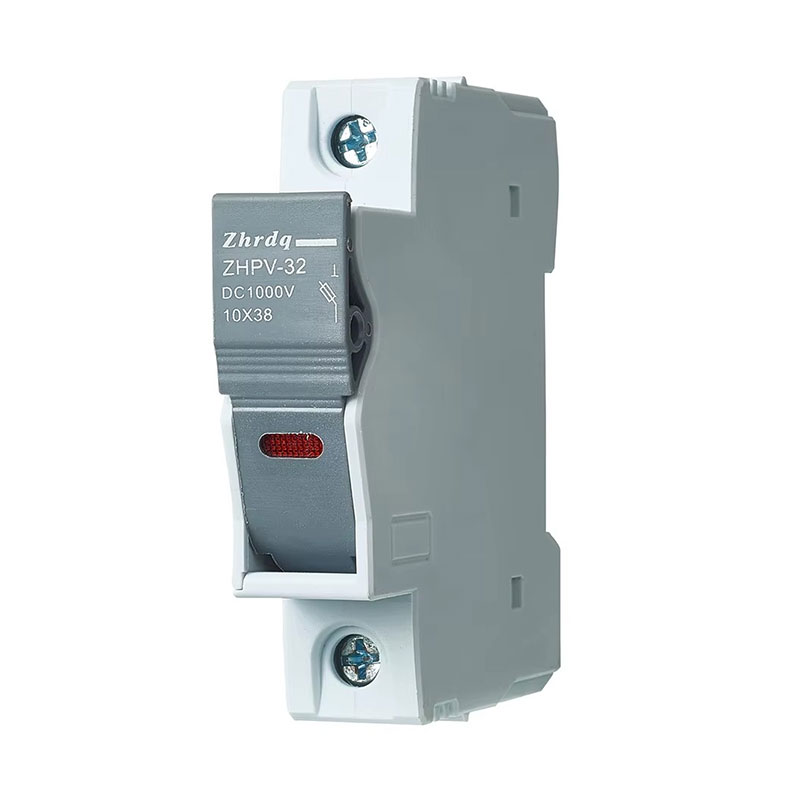

Photovoltaic DC Fuse

Вашият слънчев масив може да работи за кратко без правилно оразмеряване и сертифициранефотоволтаични DC предпазители, но „експлоатация“ означава нещо повече от просто генериране на електричество; това означава надеждна и безопасна работа за десетилетия напред. Всяка комбинирана кутия и всяка поредица от кабели могат да бъдат точка на повреда, потенциално неизправна при определени условия. Използването на нестандартни предпазители или заобикаляне на защита не е пряк път, а по-скоро неприемлив риск за техниците, имуществото и вашата инвестиция.

Джънхао предпазителипредставляват инженерна безопасност. Произведени по строги стандарти и доказани в сурови глобални среди, те осигуряват критичната защита с бърза реакция и висок капацитет на прекъсване, изисквана от съвременните фотоволтаични системи.
