3-полюсен разединител с предпазител 100A 690V DIN шина

Разединителят с предпазител ZHENGRONG HR17-100 е компактно, професионално комутационно и защитно устройство за трифазно разпределение на ниско напрежение. Той съчетава функциите на превключвател за натоварване, изолиращ превключвател и защита от късо съединение в едно устройство, като намалява компонентите и опростява окабеляването на панела.

3-полюсният дизайн защитава и трите фази на веригата. Той е с номинален ток 100 A при 690 V и отговаря на GB/T 14048.3-2017, обозначен като разединител с предпазител-превключвател-разединител по стандартна номенклатура.

Проектиране и експлоатация

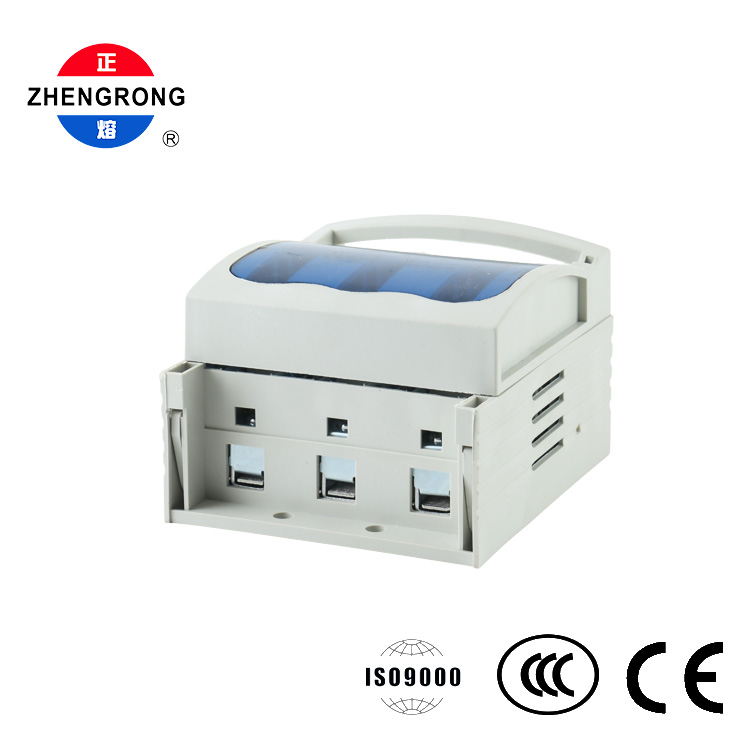

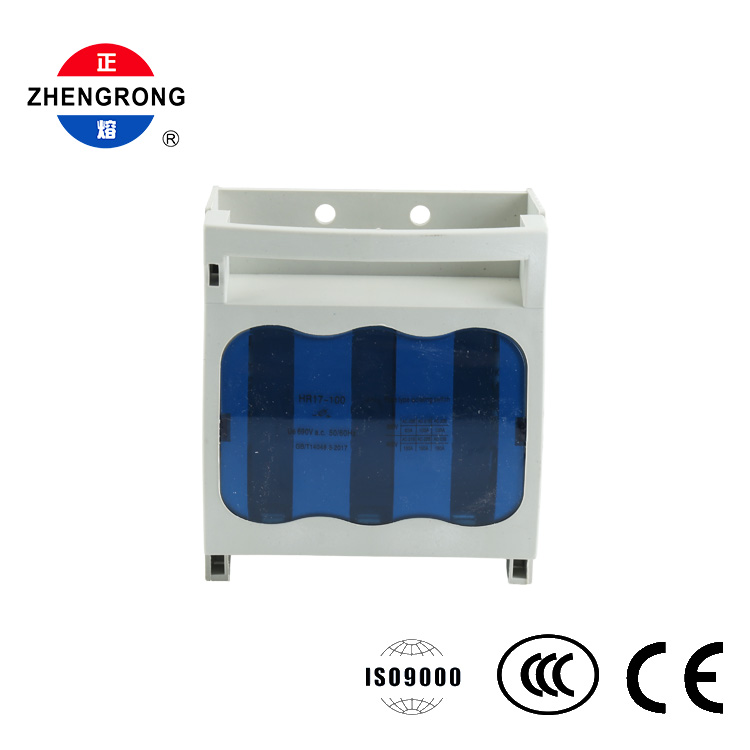

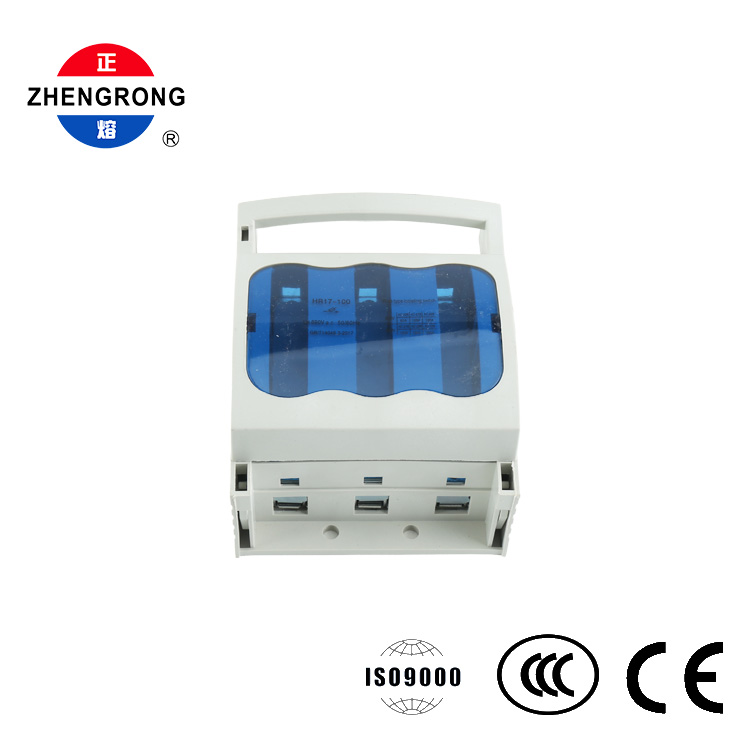

Устройството се състои от основа и отваряем горен капак с интегрирана хоризонтална дръжка в горната част. Дръжката осигурява удобно захващане за ръчно включване/изключване, докато полупрозрачният син прозорец в капака позволява на операторите да проверяват състоянието на предпазителя с един поглед, без да отварят устройството.

Капакът в стил чекмедже се отваря за бърза проверка и подмяна на предпазителя. Корпусът е формован от подсилена инженерна пластмаса със забавяне на горенето (клас найлон или PBT) с подсилващи ребра за висока механична якост, изолация и устойчивост на топлина.

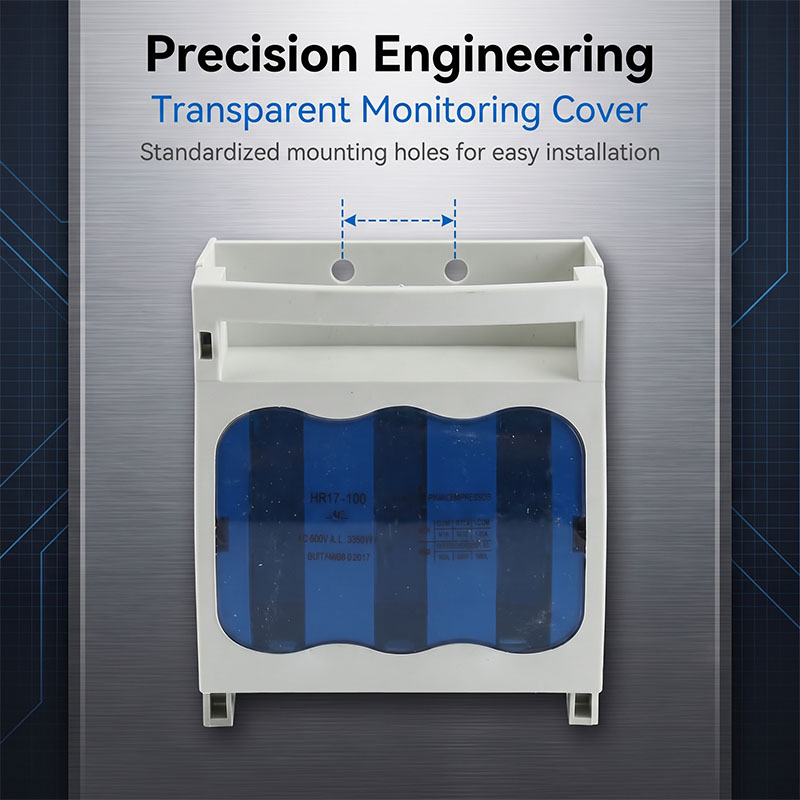

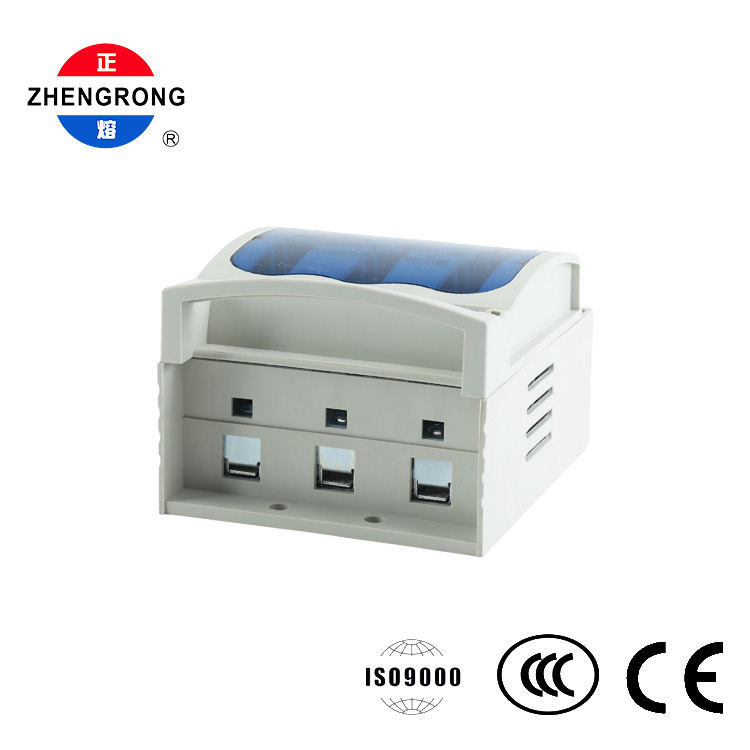

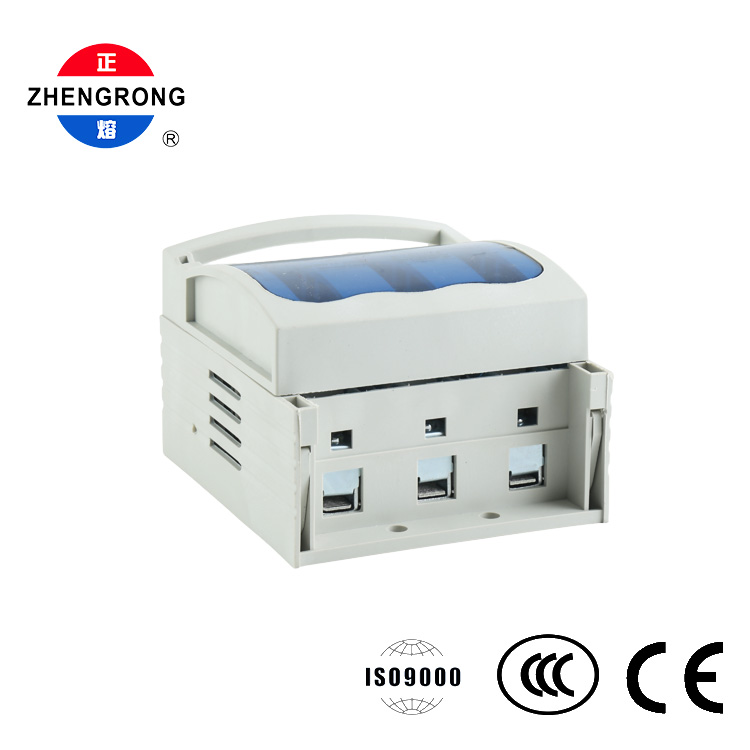

Окабеляването се извършва чрез три долни клеми с връзки с винтови скоби за сигурно, лесно за поддръжка фиксиране на кабела. За монтаж основата предлага две опции: странични скоби за стандартен монтаж на 35 mm DIN шина или два кръгли отвора за винтове на основната плоча за директно фиксиране към монтажната плоча на шкафа. Страничните слотове и ключалки също позволяват монтиране един до друг или добавяне на спомагателни контакти.

Характеристики

Функция 3 в 1

● — превключване на товара, изолация и защита от късо съединение в едно компактно устройство.

3-полюсна трифазна защита

● — едновременна защита на всички фази за трифазни товари.

Видима изолация на прекъсване

● — чиста точка на прекъсване, когато е отворена, осигурявайки безопасна поддръжка и аварийно изключване.

Полупрозрачен син прозорец

● — състоянието на предпазителя се вижда с един поглед, без да се отваря капака.

Дръжка тип чекмедже

● — широк хоризонтален захват за удобно, надеждно ръчно превключване.

Двойни опции за монтаж

● — 35 mm скоби за DIN шина или закрепване с винтове за гъвкав монтаж.

Подсилен корпус, забавящ горенето

● — найлон/PBT инженерна пластмаса с ребра за висока якост, изолация и устойчивост на топлина.

Закрепете клемите с винтова скоба

● — надеждно окабеляване с лесен достъп за поддръжка.

Разширяем дизайн

● — странични слотове и ключалки поддържат монтаж един до друг и спомагателни контакти.

Сертифицирано за качество

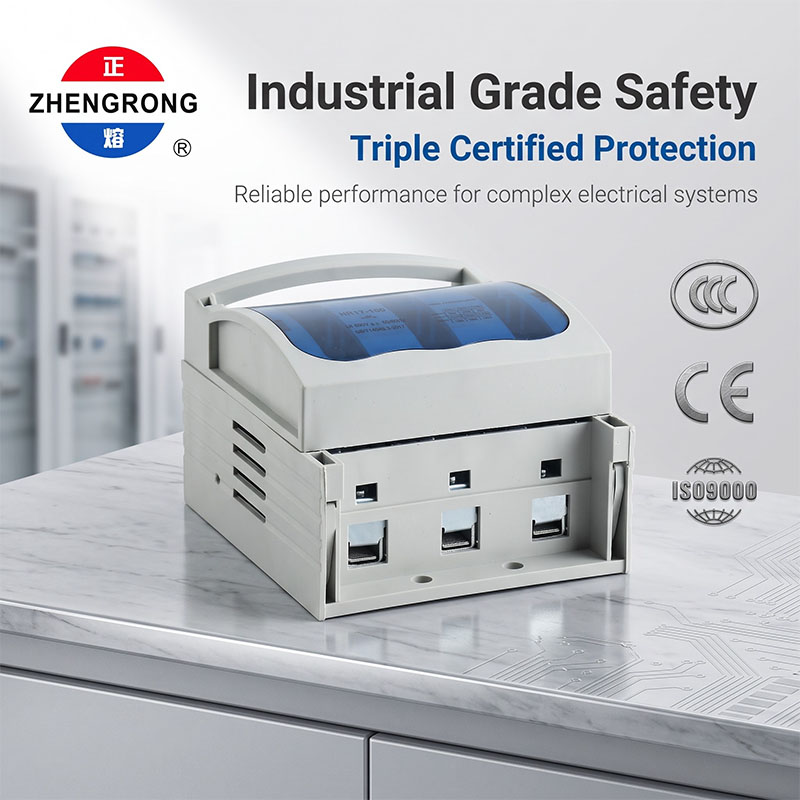

● — Съвместим с GB/T 14048.3-2017; ISO9000, CCC и CE сертифицирани.

● Фабрични разпределителни кутии и контролни шкафове

● Главни разпределителни табла и защита на разклонения в търговски сгради

● Изключване на захранването и защита от късо съединение за двигатели и трансформатори

● Разпределителни системи за ниско напрежение в промишлени предприятия

● Центрове за управление на двигатели

● Изолация за поддръжка и аварийно превключване

● Строители на панели, електрически изпълнители и екипи за поддръжка на инсталации
